RAT RIG V-CORE3

Configuration standard

La « Configuration standard » s'adresse aux utilisateurs qui ne savent pas quelles options de configuration choisir, et qui sont avant tout intéressés par l'acquisition d'un kit le plus complet possible, comprenant toute l'électronique nécessaire, et avec une documentation appropriée pour les guider du début à la fin. .

Si vous ne vous sentez pas particulièrement aventureux, c'est le kit qu'il vous faut !

La configuration par défaut vous permet uniquement de choisir le volume de construction souhaité. Pour chaque volume de construction, voici ce que vous achetez lorsque vous ajoutez cet article à votre panier :

Inclus dans le kit

• 1x Rat Rig V-Core 3 (Mechanical Kit)
• 1x BTT Octopus v1.1 + 6 x 2209 Drivers
• 1x Raspberry Pi 3A/3B/3B+ (according to availability)

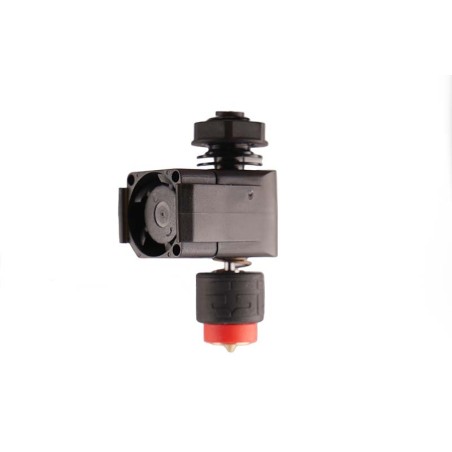

• 1x Phaetus Rapido UHF Hotend - Black - 1.75mm - Direct Drive - 24V
• 1x Bondtech LGX Lite Extruder
• 5x Nema 17 Stepper Motor - 48mm - 1.8degree/step, 76oz-in (LDO-42STH47-2504AC)
• 3x Nema 17 Stepper Motor Cable - 1mt
• 3x Nema 17 Stepper Motor Cable - 2mt
• 1x Heater Bed Pad Kit (includes SSR)
• 1x FlexPlate Set - Powder coated PEI
• 1x Power Supply Weho - 250Watt 24V
• 1x GDSTime ball bearing fan - 40mm Axial Brushless 24V DC (ready with 1500mm cable and XH2.54 connector)
• 1x GDSTime ball bearing fan - 50mm Blower Type 24V DC (ready with 1500mm cable and XH2.54 connector)
• 1x "SuperPinda" Z probe by Pepperl & Fuchs (Inductive 5VDC Sensor)
• 2x Endstop Module - Horizontal Limit switch with 1mt cable and connector
• 1x Printed parts (LGX Lite + Phaetus Rapido) - PETG Bright Green

Non inclus dans le kit

• Cordon d'alimentation.
• Pièces imprimées supplémentaires
• Prise IEC/Lan - elles sont facultatives et doivent être fournies par l'utilisateur.
• Sertissage de câble - vous aurez peut-être besoin d'un outil de sertissage pour assembler vos appareils électroniques.
• Panneau électronique en option et panneaux de fermeture - ceux-ci sont destinés à être achetés localement par l'utilisateur, les fichiers DXF avec la taille, la forme et les modèles de trous pour les panneaux sont fournis à cet effet. L'utilisation de feuilles de polycarbonate de 4 mm d'épaisseur est suggérée (ATTENTION : une épaisseur supérieure à 4 mm n'est pas conseillée car elle interférera avec les moteurs XY).
• Selon la taille de la machine, des câbles d'extension pour le BLTouch et les interrupteurs de fin de course peuvent être nécessaires - ces composants sont livrés avec des câbles courts, et pour le moment nous ne stockons pas d'extensions pour eux. Nous vous recommandons de vous procurer les câbles suivants :
  Pour rallonger le câblage de votre bltouch :
  1x Câble 22AWG 5 Conducteurs 1500mm
  Pour connecter PSU, SSR et carte :
  3x Câble 16AWG 2 Conducteurs 500mm

Calibration du plateau

Sur une imprimante 3D, les plateaux se dilatent à mesure qu'elles chauffent. Si leurs points de montage sont inamovibles, le plateau n'aura pas de place pour s'étendre sur les côtés et il sera obligé de s'incliner (vers le haut ou vers le bas). La plaque d'assise V-Core 3 n'est pas reliée de manière rigide au châssis de la machine. Au lieu de cela, 3 billes d'acier reliées au lit reposent sur des goupilles à faible frottement. Les goupilles agissent comme une paire de rails pour les billes d'acier, guidant leur mouvement à mesure que le lit se dilate et garantissant que seul un mouvement radial est possible - il n'y a aucune marge pour un mouvement latéral. Cela signifie que même si votre plaque est fermement en place, elle peut toujours rester parfaitement plate lorsqu'elle se dilate.

Étant donné que le plateau n'a que 3 points de montage, qui sont connectés à 3 moteurs Z entraînés indépendamment, le nivellement du lit est exclusivement déterminé par la position du moteur et peut être effectué de manière 100 % électronique - simple et instantané.

https://www.youtube.com/watch?v=bgkK7Fez8VU&t=7s
